组合式选粉机是在借鉴传统选粉技术基�。捎煤娇湛掌ρХ治龇椒ǎ孕醒兄瓶⒊龅牟罚蒙璞讣址鄯掷�、水平涡流选粉和细粉于一体，高产节能，配置低阻旋风除尘技术，收集效率高，阻力小、可实现远程控制。
物料散度高、分布均匀
物料在分级区外进行分散，由于分散板、中间连接风管和导流叶片的作用，兼有静态惯性分级和动态分级的功能，使物料分散度高且分布均匀。
分级率高
组合式选粉机的分级区窄而长，空气流场均衡、稳定，分级性能好，分级效率高。
性能稳定
组合式选粉机的处理量大，而与其他的选粉机在同等处理量下，体积可做得更小；而且选粉风量、产量和喂料量在较大范围变化而不影响选粉效率，分级性能稳定。
结构紧凑、一机多能
集粗粉分离、水平涡流选粉和细粉分离于一体，自带一组低阻旋风除尘器，大大减轻了下一级收尘器的处理压力和工作负荷，运转率更高，投资更省。

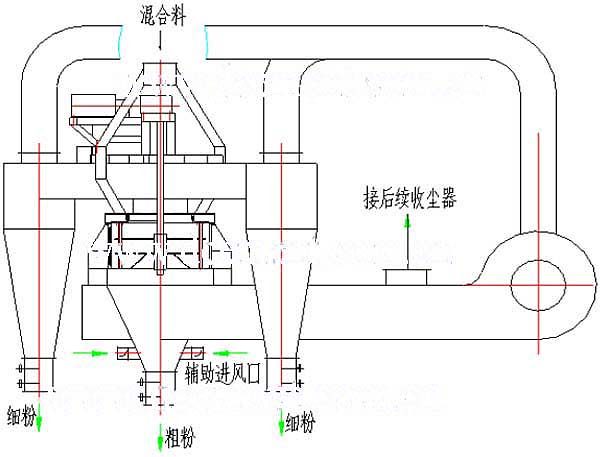

组合式选粉机工作原理
物料由进料管进入，经分散板撒到上升的气流中，物料中的粉磨介质碎片在重力作用下，克服上升气流的阻力下落，由排渣口排出。挟带着粉体的气流上升至分级部分，通过导流叶片进入转子进行分级。导流叶片可使气流和粉体颗粒产生回转运动，进行预分级，并捕集由转子甩出来的粗颗粒，还可使气流的速度在整个转子的高度上均匀分布。被导流叶片捕集的粗颗粒落到粗粉锥体上，由粗粉出口排出，而细颗粒与气流经过转子叶片进入转子中部，由细粉出口送往收集装置。
产品内部图
技术参数
- 组合式选粉机
- 煤磨动态选粉机
- O-SEPA选粉机
| 型 号 | 成品细度 R0.08（％） |
处理风量 （m³/h） |
转 速 (r/min) |
主电机功率 (kw) |
最大喂料量 (t/h) |
产 量 (t/h) |
| KMS-Ⅰ | 0-3 | 16000 | 250-500 | 15.0 | 50 | 10-18 |
| KMS-Ⅱ | 0-3 | 23000 | 220-450 | 18.5 | 90 | 16-28 |
| KMS-Ⅲ | 0-3 | 32000 | 180-400 | 22.0 | 120 | 2040 |
| KMS-Ⅳ | 0-3 | 45000 | 160-340 | 30.0 | 150 | 30-50 |
| KMS-Ⅴ | 0-3 | 60000 | 130-306 | 30.0 | 210 | 40-70 |
| KMS-Ⅵ | 0-3 | 75000 | 130-260 | 37.0 | 260 | 50-85 |
| KMS-Ⅶ | 0-3 | 95000 | 120-240 | 45.0 | 330 | 75-110 |
| KMS-Ⅷ | 0-3 | 120000 | 110-200 | 55/75 | 400 | 95-130 |
| KMS-Ⅸ | 0-3 | 150000 | 110-180 | 90/110 | 500 | 110-160 |
| KMS-Ⅹ | 0-3 | 180000 | 110-170 | 110/132 | 580 | 120-180 |
| 型号 | 产量（t/h）(80U筛余5%) | 风量(m3) | 干油泵 | 电机 | |
| 型号 | 功率（kw） | ||||
| MD350A | 10-14 | 21000-24000 | SGZ-8 | Y160L-4 | 15 |
| MD500A | 14-24 | 24000-36000 | SGZ-8 | Y180M-4 | 18.5 |
| MD700A | 24-30 | 36000-48000 | SGZ-8 | Y180L-8 | 22 |
| MD850A | 30-42 | 48000-55000 | SGZ-8 | Y200L-8 | 30 |
| MD1000 | 42-50 | 55000-70000 | SGZ-8 | Y225L-8 | 45 |
| MD1500 | 50-55 | 86000-90000 | SGZ-8 | Y280S-4 | 75 |
| MD1800 | 55-60 | 10000-116000 | SGZ-8 | Y280M-4 | 90 |
| 型号 | 水泥产量(t/h) | 最大喂料量 (t/h) |
选粉风量 (m2/min) |
主电机 | 减速机 | ||
| 型号 | 功率 | 型号 | 减速比 | ||||
| N-350 | 9-15 | 45 | 350 | Y160L-4 | 15 | B2SV02B | 5 |
| N-500 | 18-35 | 90 | 500 | Y180L-4 | 22 | B2SV02B | 5 |
| N-750 | 27-54 | 135 | 750 | Y200L-4 | 30 | B2SV02B | 5 |
| N-1000 | 36-60 | 180 | 1000 | Y225M-4 | 30 | B2SV03B | 5.6 |
| N-1250 | 45-75 | 220 | 1250 | Y250M-4 | 37 | B2SV03B | 5.6 |
| N-1500 | 54-90 | 270 | 1500 | Y280S-4 | 45 | B2SV04B | 6.3 |
| N-2000 | 60-100 | 300 | 2000 | Y280M-4 | 55 | B2SV04B | 6.3 |
| N-2500 | 90-125 | 275 | 2500 | Y315S-4 | 75 | B2SV05B | 7.1 |
| N-3000 | 108-160 | 480 | 3000 | Y315M-4 | 90 | B2SV05B | 7.1 |
| N-3500 | 120-180 | 540 | 3500 | Y315L1-4 | 132 | B2SV07A | 8 |
| N-4000 | 180-240 | 720 | 4000 | Y315L1-4 | 160 | B2SV07A | 10 |
