煤矸石是采煤和洗煤过程中排放的固体废物，它含碳量比较低，是一种黑灰色岩石。如果对煤矸石弃置不用的话，会对其周围环境造成污染，为了消除这种污染，自从60年代起，很多国家都开始重视煤矸石的处理利用。煤矸石经过加工之后可用于回收煤炭和黄铁矿、发电、建筑材料、烧结轻骨料等等，而煤矸石制砂机就是对煤矸石进行加工的神器，红星公司生产的煤矸石制砂机具有生产效率高、处理量大、使用寿命长、运行稳定等优点。

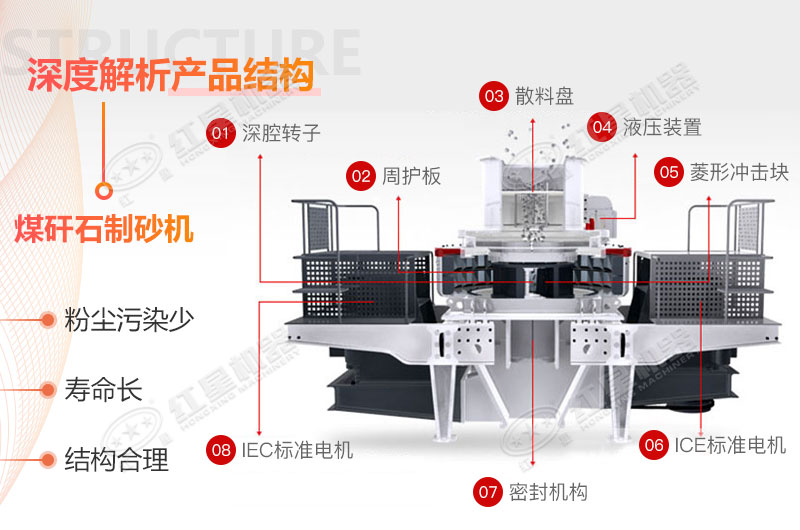

煤矸石制砂机的主要组成部分包括进出料装置、分料器、涡动破碎腔、主轴总成、叶轮、传动装置等。

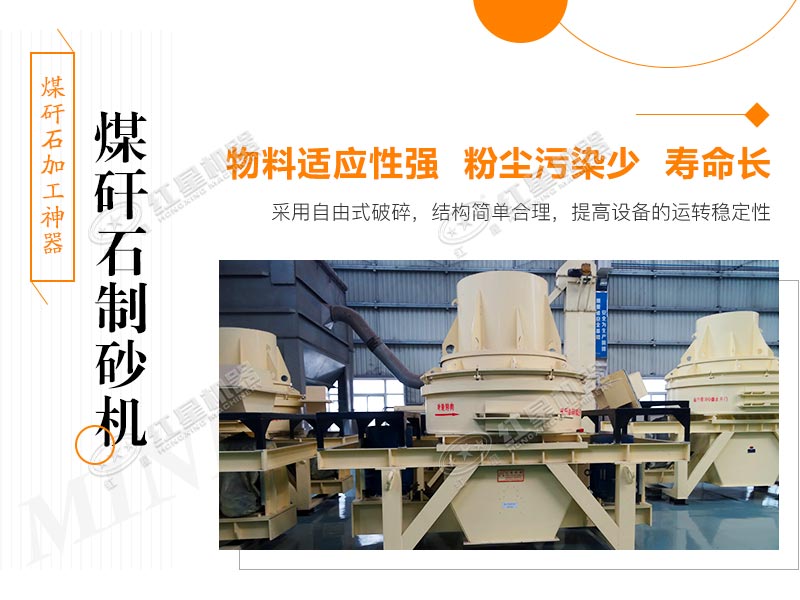

煤矸石制砂机——VSI机型

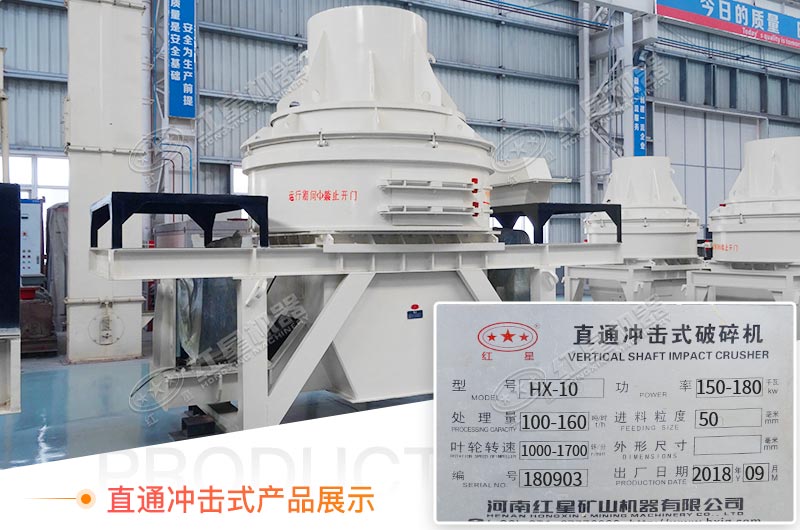

煤矸石制砂机——直通冲击式机型

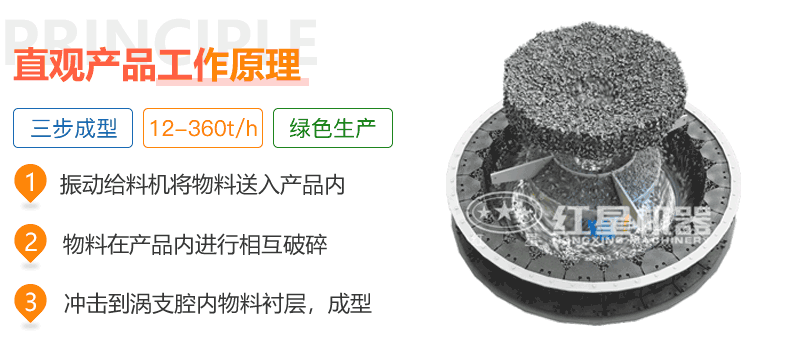

工作原理
物料经由进料斗进入破碎腔，经由分料器分成两个部分，一部分物料进入叶轮之中，由于叶轮的高速旋转，物料会被抛出去，同由分料器四周落下的一部分物料冲击破碎，物料流相互碰撞，一起冲到衬层上，被物料衬层反弹，斜在腔内作螺旋线下落，物料经打击、撞击、剪切、挤压后由大到小逐渐被破碎，被破碎的物料由下部排料口排出。
煤矸石制砂机性能优势
结构合理，设计特殊
煤矸石制砂机采用自由式破碎，结构简单合理，轴承与主轴的设计非常的特殊先进，能够有效提高设备的抗负荷性和运转稳定性。
使用寿命更长
由于设备的易损件采用的先进耐磨材料，所以耐磨性能更好，另外，在生产过程中，石料能形成保护层，避免设备受到的来自物料的冲击，这些都能有效增加设备使用寿命。
物料适应性更强
煤矸石制砂机对物料的要求较�。视π愿浚锪虾看锏�8%也可进行破碎。
粉尘污染少
由于设备采用气流自循环的涡动内腔设计，所以在整个运行过程中，不会出现粉尘污染的现象。
产品内部图
技术参数
| 型号 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 处理量 (t/h) |
瀑落与中心进料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心进料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
软料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 转速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 电机功率（kw） | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（长×宽×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
